絞龍螺旋輸送機型號參數

發布時間：2021-12-25 16:06:25 作 者：大漢機械 原創文章：http://m.wxsifang.com/news/608.html

絞龍螺旋輸送機是靠螺旋葉片推動物料進行輸送的，主要用于粉末，小顆粒物料，分水平、傾斜、垂直三種輸送形式；下面為大家詳細介紹絞龍螺旋輸送機型號參數：

GX型絞龍螺旋輸送機型號參數

GX型絞龍螺旋輸送機型號有GX150，GX200，GX250，GX300，GX400，GX500，GX600等；可水平/傾斜/垂直單向輸送物料(輸送傾角＞20°)，輸送量為93立方/小時，輸送距離可達70米，詳情參數表如下：

規 格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

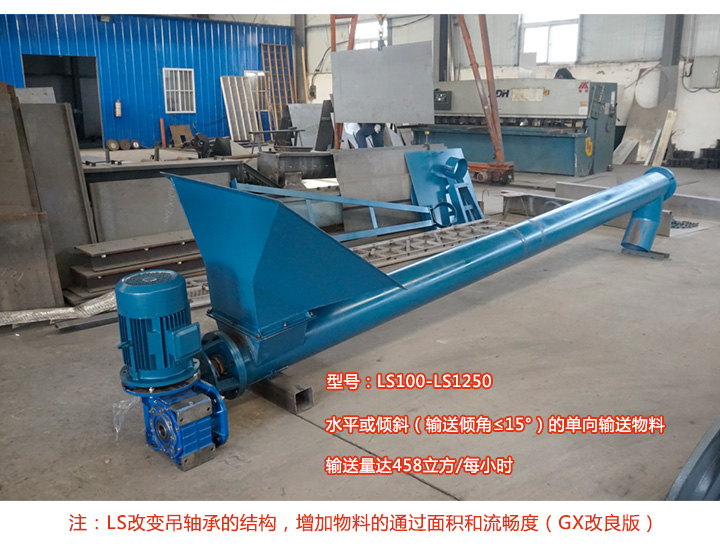

LS型絞龍螺旋輸送機型號參數

LS型絞龍螺旋輸送機是通過優化GX型的吊軸承的結構改良而來的，加大了物料的通過面積和流暢度；LS型絞龍螺旋輸送機型號有LS100，LS160，LS200，LS250，LS315，LS400，LS500，LS630，LS800，LS1000，LS1250等，可水平或傾斜（輸送傾角≤15°）的單向輸送物料，每小時輸送量高達458立方。詳情參數表如下：

型號規格		螺旋直徑（mm）D	螺距（mm）S	轉速（r/min）n	標準體積輸送量			轉速（r/min）	標準體積輸送量			轉速（r/min）
					Iv（m3/h）				Iv（m3/h）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

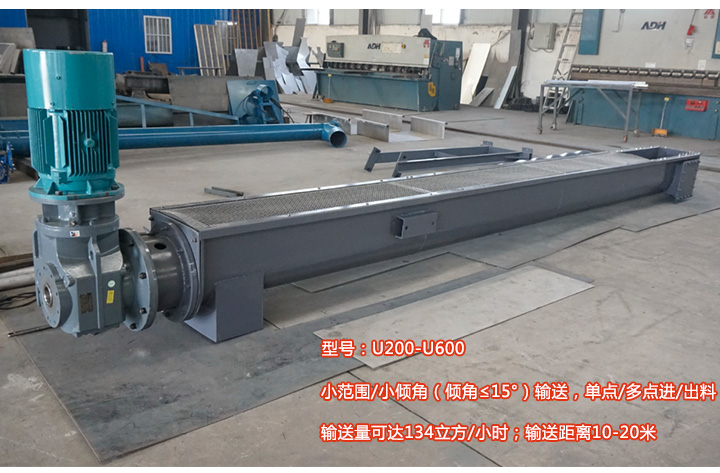

U型絞龍螺旋輸送機型號參數

U型絞龍螺旋輸送機結構為“U”型機槽，適合小范圍/小傾角（傾角≤15°）輸送物料，可單點/多點進，出料，輸送量可達134立方/小時；輸送距離10-20米。當長度<35米時，為單軸螺旋驅動，當長度>35米時，為雙螺旋驅動；U型絞龍螺旋輸送機型號有U200，U250，U300，U400，U500，U600等6種規格。詳情參數表如下：

規 格		主要技術性能	驅動裝置	驅動裝置			重量(kg)
直徑	長度(m)	產量(水泥) t/h	轉速(min)	減速機		電動機
				型號	速比	功率(kw)
U200	-10	9	60	ZQ250	23.34	1.1	726
	-20			ZQ250		1.5	1258
U250	-10	15.6		ZQ250		2.2	960
	-20			ZQ250		3	1750
U300	-10	21.2		ZQ350		3	1373
	-20			ZQ350		4	2346
U400	-10	51		ZQ400		5.5	1911
	-20			ZQ500		11	2049
U500	-10	87.5		ZQ400		7.5	2381
	-20			ZQ650		18.5	5389
U600	-10	134.2	45	ZQ750		22	3880
	-10			ZQ850		55	7090

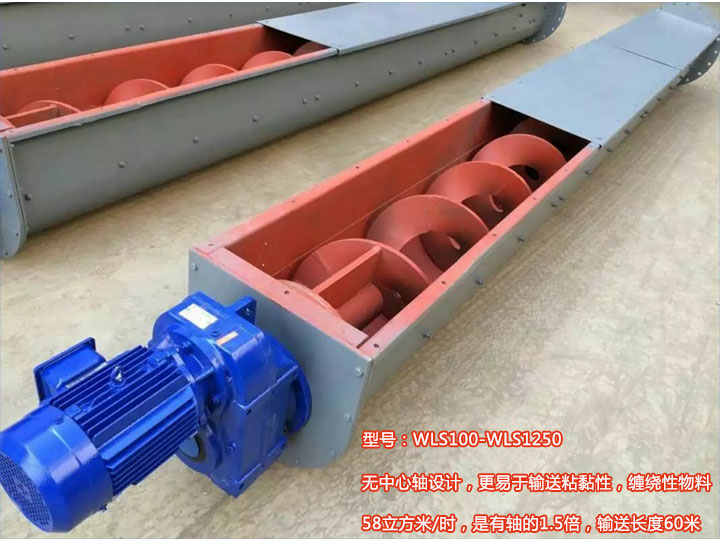

WLS型絞龍螺旋輸送機型號參數

WLS型絞龍螺旋輸送機就是無軸螺旋輸送機，主要是葉片結構為無中心軸設計，更易于輸送粘黏性，纏繞性物料；輸送產量大，可達458立方米/時，是有軸的1.5倍，單機輸送長度可達60米，傾斜角度不超過45°；WLS型絞龍螺旋輸送機型號有：WLS100，WLS160，WLS200，WLS250，WLS500，WLS800，WLS1000，WLS1250等9種規格可選。詳情參數表如下：

型號	規格(螺旋直徑D)	螺旋轉速(rpm)>	各安裝角度下輸送能力m³/h			輸送長度在10m內的功率(KW)
			0°	20°	30°
WLS-225	225mm	19	2.5	1.8	1.2	1.5
WLS-250	250mm	19	2.8	2.0	1.5	1.5
WLS-320	320mm	19	5.2	4.1	3.0	2.2
WLS-360	360mm	19	9.6	6.9	4.2	2.2
WLS-400	400mm	19	13.6	9.8	6.3	3
